LK-HPPD-Ku Ike dị elu InGaAs fotodetete ziri ezi
- Wide Bandwit
- Bias-T webatara
- DC jikọtara ọnụ
- Hermetically mechiri emechi, njikọ SMA
- Obere Ọchịchịrị dị ugbu a, oke mgbama na mkpọtụ dị elu.
- Ihe Obere Ụdị.
Product Description
Onye na-ahụ maka ihe nleba anya dị elu (HPPD-Ku) bụ ngwaọrụ optoelectronic ziri ezi ahaziri maka ngwa dijitalụ na analọg. Nke a modul jikọtara InGaAs PIN photodiode nwere ụdị nzaghachi dị iche iche sitere na 1250 ruo 1650 nanometers, gụnyere ngwa elektrọnik dakọtara dị mkpa iji hụ na iguzosi ike n'ezi ihe na arụmọrụ.
LK-HPPD-Ku nwere ike ịnye bandwidth nke 18 gigahertz, na-eme ka ọ dị mma maka ngwa nnyefe data dị elu. Ọ na-arụ ọrụ na ọkụ + 5-volt, na-adaba na ọkọlọtọ ọkọlọtọ chọrọ maka nkwụsi ike na arụmọrụ.Modul dakọtara na ọkọlọtọ otu-mode 9/125-micrometer optical fibers, na-eme ka njikọ na-enweghị ntụpọ na akụrụngwa eriri dị adị. Ọdụ ụgbọ mmiri na-emepụta Frequency Radio (RF) nwere njikọ SMA dakọtara, nke na-adaba na 50 ohms, na-eme ka ịnyefe mgbaàmà kachasị mma ma na-ebelata nkwụsị mgbaàmà.
Nka na ụzụ nkọwa
| Ọkachamara & Zuru oke oke | ||||
|---|---|---|---|---|
| oke | Sym. | ụdị | Rating | unit |
| Nchekwa okpomọkụ nso | TSTG | -45 ～ +85 | -55 ～ +100 | ℃ |
| Oke ọnọdụ okpomọkụ na-arụ ọrụ | TC | 25 | -40 ～ +85 | ℃ |
| Voltaji nke ukwuu | VR | +5 | + 5 + 9 | V |
| Ike ntinye anya | Pin | + 10 | + 17 | dBm |
| Ike ngwa anya ọkụ | PB | - | + 20 | dBm |
| Ọnọdụ ire ere | Tp | 280 (10s) | 330 (10s) | ℃ |
| Àgwà ọkụ eletrik / ngwa anya (TC = 22 ± 3 ℃) | |||||
|---|---|---|---|---|---|
| oke | Akara | Ọnọdụ Ule | Ụkpụrụ oke | unit | |
| Gburugburu Wavelength | λ | - | 1000 ~ 1650 | nm | |
| Oke ugboro ugboro | - | - | Ku - Band | - | |
| Obere bandwit mgbama | f-3dB | TC = 22 ± 3 ℃ | 0.8 ~ 18 | GHz | |
| Nzaghachi | Re | VR , Pin = 1mW | λ = 1310 nm | ≥ 0.85 | A/W |
| λ = 1550 nm | ≥ 0.8 | ||||
| Nnukwu flatness | A | TC = -45～+85 ℃ | ≤ ± 1.5 | dB | |
| Ike ngwa anya saturation | Ps | VR , λ = 1550 nm Emegharịrị AC |
+ 17 | dBm | |
| Ọchịchịrị Ugbu a | Id | VR | ≤ 10 | nA | |
| Ike mmepụta RF saturation | Psi | - | -10 | dBm | |
| Mmetụta Mmepụta | RL | - | 50 | Ω | |

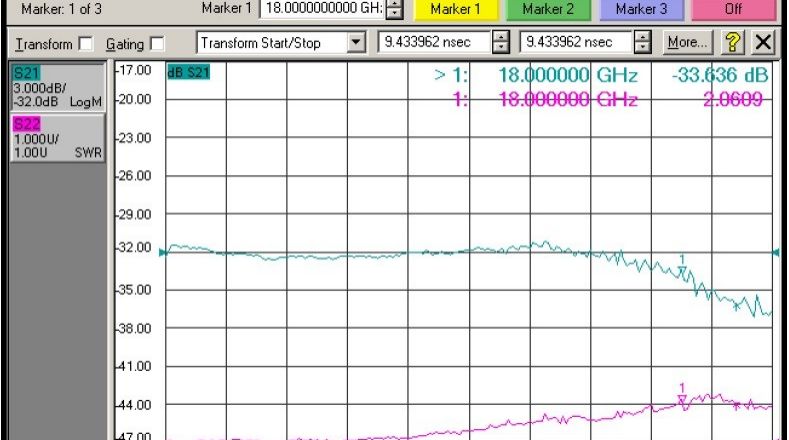

● Ọkpụkpọ nzaghachi a na-ahụkarị
(VR, λ=1550nm, TC =25 ºC, Pin=0dBm)
(Ku - Band Photodetector Response Frequency)

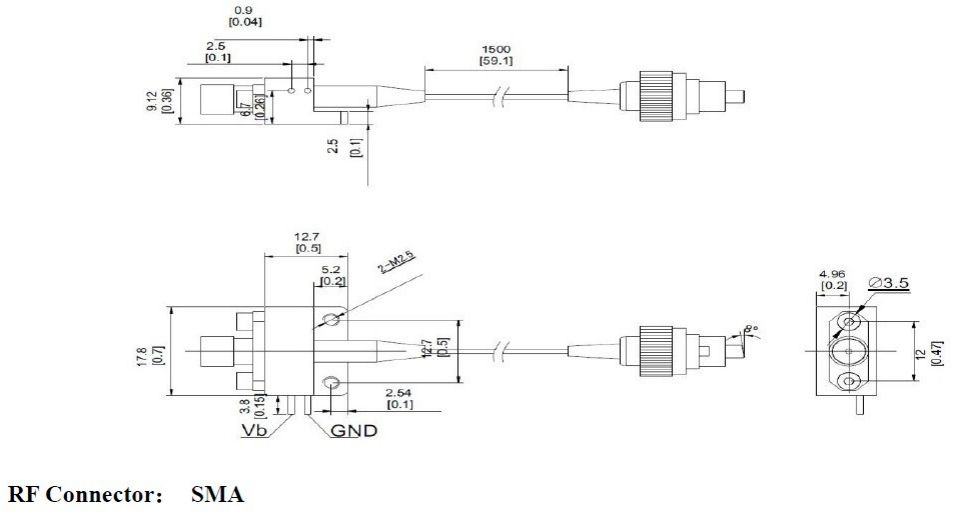

● Akụkụ na ntụtụ ( nkeji: mm[inch] )
●Iwu Ozi
Mpempe akwụkwọ 1:
| Usoro | Bandwit Analog |
| KU | 0.8 ~ 18GHz |
Mpempe akwụkwọ 2:
| Usoro | Ihe njikọ Type | jaa |
| N | Enweghị njikọ | Single-mode 9/125 μm eriri pigtail |
| A | FC/APC | |
| P | FC / PC |
● Akpachara anya
Radius na-ehulata eriri adịghị ihe na-erughị 20 mm maka ịzere eriri mebiri emebi.
Jide n'aka na ihu njikọ eriri eriri dị ọcha tupu ijikọ ya na opto-circuit.
A chọrọ nchekwa ESD kwesịrị ekwesị na nchekwa, njem na iji.
Enwere ike ịhazi fotodetector ọkọlọtọ anyị niile ka ọ bụrụ modul!
ngwa
Nkwukọrịta ngwa anya-fiber
Ịhazi ozi Rada
Egwuregwu Kọmputa
Nlele mgbama dị elu na nha
Nche na onyunyo
